Цифровые планшетные режущие плоттеры используются в
различных производственных отраслях. С высочайшей точностью они осуществляют сквозную резку, надсечку, бигование и перфорацию, а так же, фрезерование и маркировку изделий.
различных производственных отраслях. С высочайшей точностью они осуществляют сквозную резку, надсечку, бигование и перфорацию, а так же, фрезерование и маркировку изделий.
▪ Скорость резки до 1500 мм/сек.
▪ До трех инструментов на каретке
▪ Полностью разборный корпус
▪ Машина средних, больших и экстрабольших форматов
▪ До трех инструментов на каретке
▪ Полностью разборный корпус
▪ Машина средних, больших и экстрабольших форматов

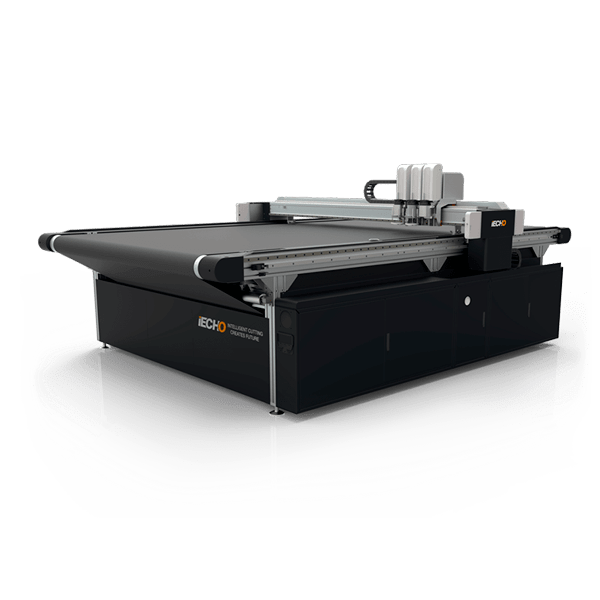

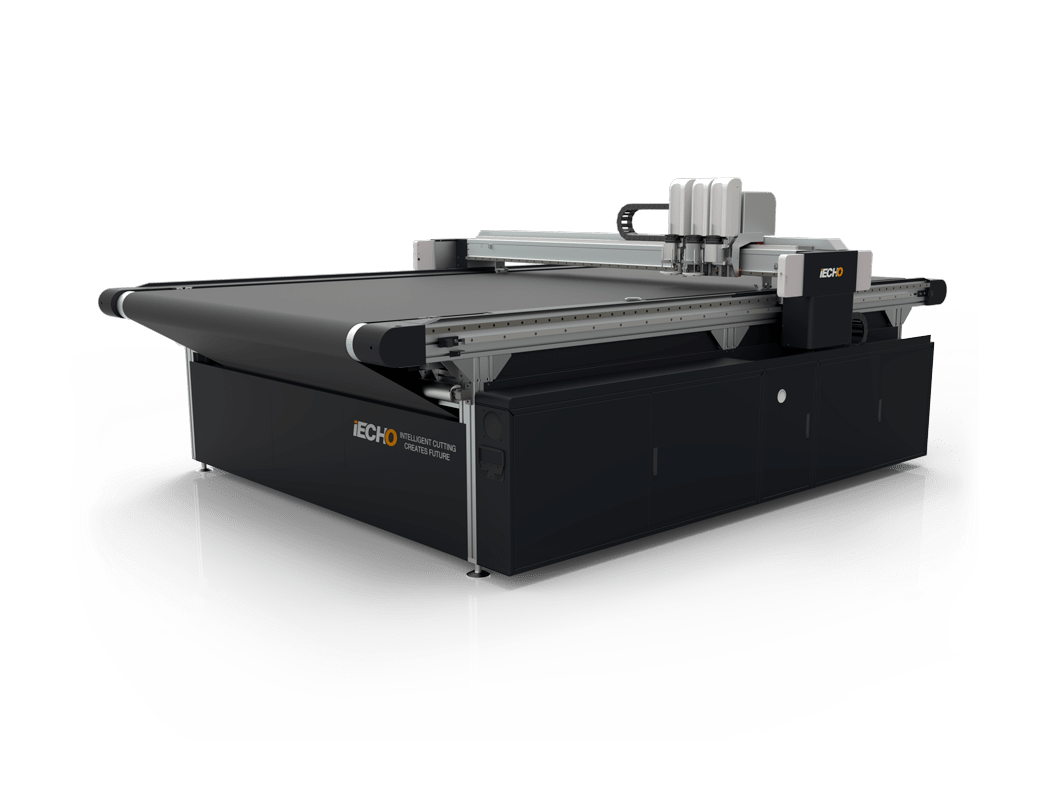

iECHO TK4S
Планшетный плоттер
Укажите свои контактные данные
Мы свяжемся с вами, ответим на все вопросы, поможем с выбором комплектации и отправим коммерческое предложение.
Нажимая «Отправить» вы соглашаетесь с
политикой конфиденциальности
политикой конфиденциальности
Технические характеристики
| Тип станины | Разборная |
| Скорость резки | до 1500 мм/сек |
| Точность | 0,1 мм |
| Толщина резки | до 50 мм |
| Количество одновременно устанавливаемых инструментов | до 3-х |
| Формат данных | DXF, HPGL |
| Мощность вакуумной помпы | от 7,5 кВт |
| Электропитание | 220В/380В, 50 Гц |
Планшетный режущий плоттер iECHO TK4S - это полностью универсальное решение для выполнения задач по резке любой сложности. Данная серия плоттеров применяется во многих отраслях промышленности.
Машина может быть оснащена множеством различных инструментов - от режущих до фрезерующих. Резка по меткам, печать этикетки, сканирование QR кодов и многие другие функции опционально доступны для TK4S.
За счет разборного корпуса, iECHO TK4S без проблем монтируется в любом помещении с затрудненным доступом. Это неоспоримое преимущество модели.
Машина может быть оснащена множеством различных инструментов - от режущих до фрезерующих. Резка по меткам, печать этикетки, сканирование QR кодов и многие другие функции опционально доступны для TK4S.
За счет разборного корпуса, iECHO TK4S без проблем монтируется в любом помещении с затрудненным доступом. Это неоспоримое преимущество модели.

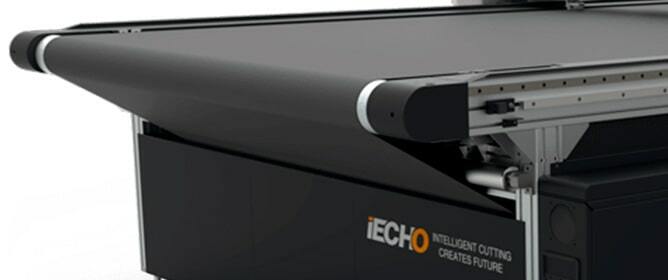

Умная конвейерная система
Машинное управление подачей материала полностью скоординированно с заданием по резке и позволяет осуществлять непрерывный раскрой длинного файла повышая эффективность производства.

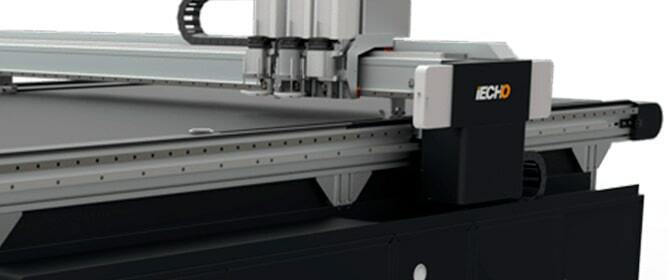

До 3-х модулей в работе
На каретку портала может быть установлено сразу три рабочих модуля с различными инструментами. Это позволяет с легкостью переключаться на новые задания по резке.
Электрический осциллирующий инструмент идеально подходит для резки материалов средней плотности. Совместимый с различными типами лезвий.
Отлично режет материалы толщиной до 5 мм. Наиболее экономичный, максимальная скорость резки и минимальные затраты на обслуживание.
Предназначен для биговки создания места сгиба путём продавливания материала. Используется в основном для гофрированных материалов.
Разработан для резки под разными углами: 0°, 15°, 22.5°, 30° и 45°. Прорезает материал с двух сторон создавая канал для ровного сгиба.
Осциллирующий инструмент с ходом 8 мм, приводимый в действие сжатым воздухом, подходит для резки твердых и компактных материалов.
Благодаря своей высокой мощности, подходит для резки самых разных материалов, даже для стекловолокна и кевлара.
Фрезерный инструмент с высокочастотным двигателем может применяться для резки твердых материалов максимальной толщиной 20 мм.
Инструменты
Kiss-Cut - используется для резки тонких виниловых материалов. Позволяет прорезать верхнюю часть материала без повреждения нижней части.
Универсальный режущий инструмент
IECHO UCT отлично режет материалы толщиной до 5 мм. По сравнению с другими режущими инструментами, UCT является наиболее экономичным инструментом, обеспечивающим максимальную скорость резки и минимальные затраты на обслуживание. Защитная гильза с пружиной обеспечивает точность резки.
- Экономичный
- Самая быстрая скорость резки
- Полипропиленовая бумага
- Светоотражающие плёнки
- Виниловая наклейка
- АБС пластик
Инструмент для биговки
IECHO CTT предназначен для гофрированных материалов. Набор инструментов для биговки позволяет создавать места сгибов в материале. В соответствии с заданной программой инструмент может использоваться в обоих направлениях, чтобы получить наилучший результат сгибания без повреждения поверхности. Сила давления на материал регулируется управляющей программой.
- Не повреждает материал
- Сила давления задаётся программой
- Гофрированный картон
- Гофрированный пластик

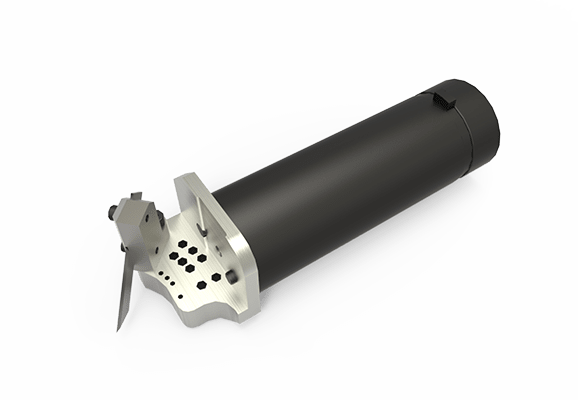

Инструмент V-Cut
VCT разработан для резки под разными углами: 0°, 15°, 22.5°, 30° и 45°. Прорезает материал с двух сторон создавая канал для ровного сгиба.
- Возможность выбора нескольких углов резки
- Точность резки
- Сотовый картон
- Реборд
- Несколько слоёв гофракартон
- Не плотные пористые материалы

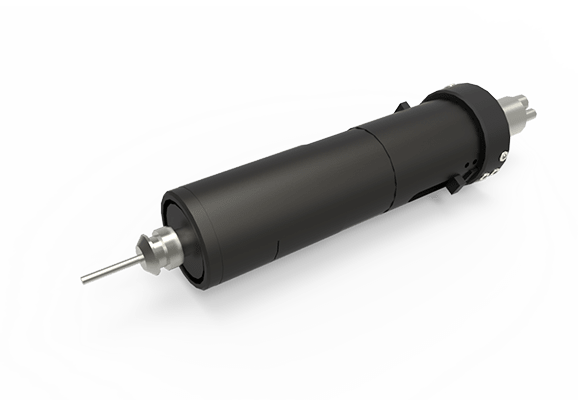

Фрезерный инструмент
Благодаря импортному шпинделю IECHO RZ имеет скорость вращения 60000 об/мин. Фрезерный модуль может применяться для резки твердых материалов максимальной толщиной 20 мм. Шпиндель рассчитан на работу 24/7, а система воздушного охлаждения продлевает срок службы лезвия.
- Максимум 60000 об/мин
- Бесступенчатая регулировка скорости
- Резка твердых материалов
- Резка мягкого пеноматериала
- Акрил
- Алюминий
- Плита МДФ
- Пенопластовая панель

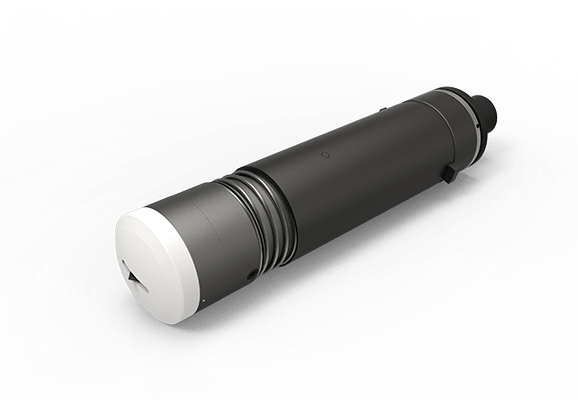

Пневматический нож
POT - осциллирующий нож с приводом от сжатого воздуха. IECHO POT с ходом 8 мм, специально предназначен для резки твердых и компактных материалов. Оснащенный различными типами лезвий. Инструмент может разрезать материал толщиной до 110 мм с помощью специальных лезвий.
- Ход 8 мм
- Толщина реза 110 м
- Вспененные материалы
- Кожа
- Резина

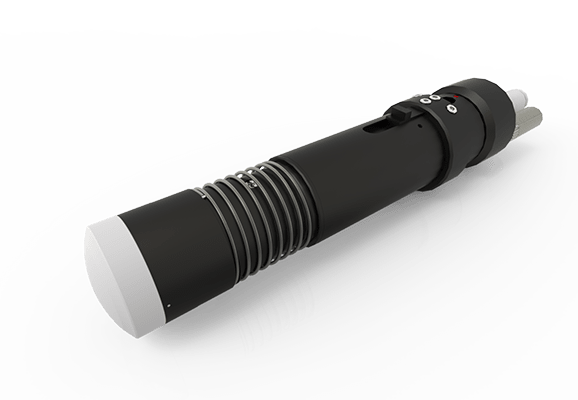

Пневматический нож
PRT благодаря своей высокой мощности, подходит для резки самых разных материалов, даже для стекловолокна и кевлара. PRT подходит для многих отраслей, но наиболее подходящей является швейная промышленность.
- Высокая мощность
- Воздушное охлаждение
- Текстиль
- Кожа
- Стекловолокно

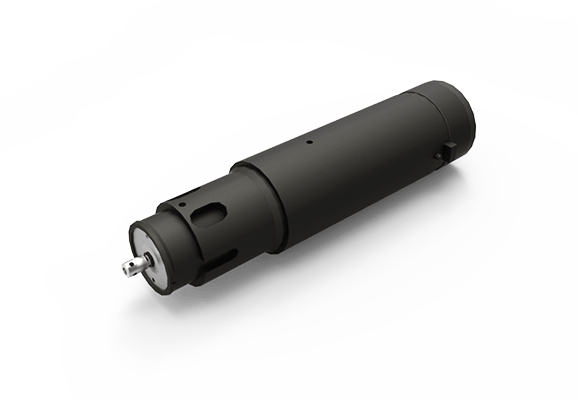

Инструмент надсечки
IECHO KCT в основном используется для резки виниловых плёнок. Позволяет прорезать верхнюю часть материала без повреждения нижней части. Это обеспечивает высокую скорость резания при обработке материала.
Материалы:
Материалы:
- Виниловая наклейка
- Светоотражающие материалы
- Тефлоновая пленка
- Маскировочная пленка
Электрический нож
Электрический осциллирующий инструмент идеально подходит для резки материалов средней плотности. Совместимый с различными типами лезвий.
- Возможно вырезать дугу радиусом 2 мм
- Очень высокая скорость обработки
- Большой выбор лезвий
- Подходит для материалов средней плотности
- Сэндвич-панель
- Сотовые материалы
- Плотный картон
- Кожа

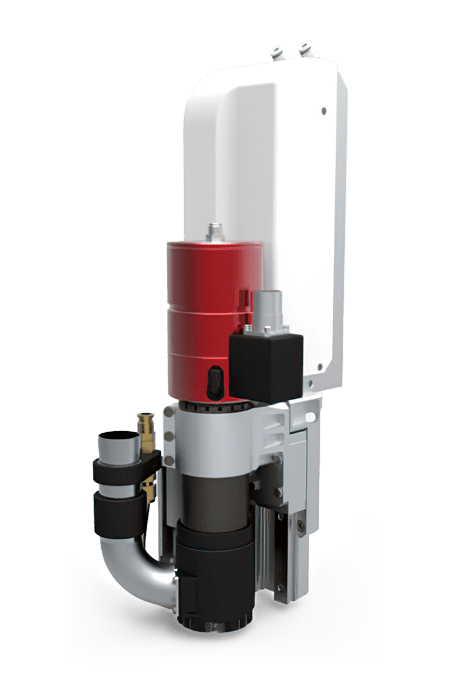

Фрезерный модуль
Фрезерный модуль с высокооборотистым шпинделем используется для фрезеровки и раскроя жестких материалов, таких как фанера, МДФ, оргстекло, композитные панели и пр.
Благодаря автоматической смене инструментов в задании можно использовать сразу несколько типов фрез, а библиотека материалов, которая поставляется в комплекте, поможет выбрать оптимальный резец.
Благодаря автоматической смене инструментов в задании можно использовать сразу несколько типов фрез, а библиотека материалов, которая поставляется в комплекте, поможет выбрать оптимальный резец.
| Вертикальная нагрузка | 18 кг |
| Толщина реза | 45 мм |
| Мощность шпинделя | 1,8 кВт |
| Скорость вращения | 50000 об/мин |
| Крутящий момент | 17Н см |

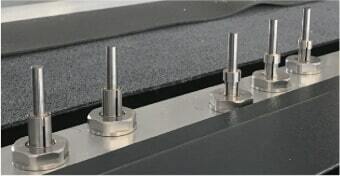

Автоматическая смена инструмента да 9 позиций

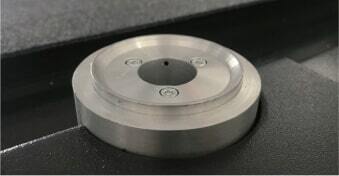

Автоматическая продувка фрез при захвате

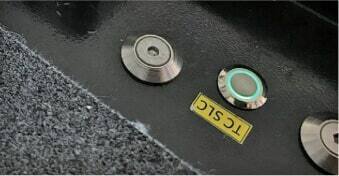

Пневматический зажим для быстрой смены фрезы

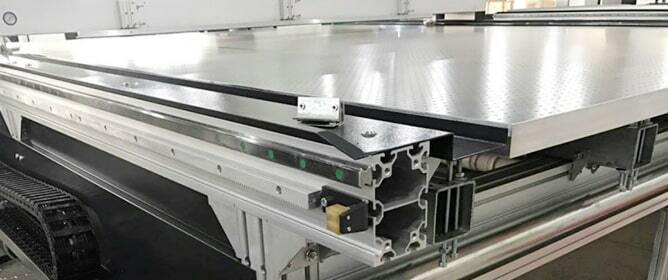

Сверхбольшой формат стола
За счет разборной конструкции возможно изготовить любой размер рабочего стола, с возможностью оснастить его конвейерной системой.

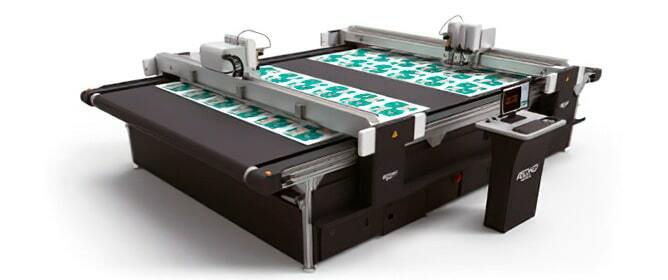

Установка второго портала
При необходимости возможно установить второй портал для более высокой производительности
Ответьте на несколько вопросов и мы подготовим для вас персональное коммерческое предложение с ценами и необходимой комплектацией.
Укажите контактные данные для связи
Материалы для раскроя
Сотовые материалы
Защитная упаковка, демонстрационные стенды
Текстиль
Баннеры, флаги, рекламные конструкции, технические изделия
Вертикальный гофрокартон
Декоративные элементы, POP-конструкции
Светоотражающие пленки
Дорожные знаки, декоративная аппликация
Гофрокартон
Тара и упаковка, подарочные коробки, POP-конструкции
Гофропластик
Демонстрационные стенды,
упаковка
упаковка
Картон
Цветные коробки, пакеты , упаковка
Переплётный картон
Упаковка, подарочные коробки, макеты и модели
Панели МДФ
Демонстрационные стенды, мебель, выставочное строительство
Пенокартон
Буквы и логотипы, постеры, фоторамки, ростовые фигуры
Пенопласт
Защитная упаковка, сэндвич-материалы
Пластики
Подарочная упаковка, папки, баннеры, рекламные конструкции
Синтетическая бумага
Фотографии, постеры , стенды Roll-up, стенды
АБС пластик
Упаковка, рекламные стенды
Сэндвич полистирол
Креативные игрушки, модели и конструкции, ростовые фигуры
Акрил
Рекламное производство, декоративные элементы
Композит
Буквы, логотипы, демонстрационные стенды
Панели МДФ
Демонстрационные стенды, мебель, выставочное строительство
Программное обеспечение
iBrightCut
Мощное программное обеспечение iBrightCut, входящее в комплект поставки, имеет все необходимые функции для эффективной работы. К ним относятся: разработка шаблонов, преобразование данных, автоматическая маркировка и редактирование выходных изображений.
Программное обеспечение iBrightCut имеет все необходимые функции САПР, которые широко используются в рекламном производстве. Пользователи могут не только редактировать существующие файлы, но и проектировать новые работы и создавать новые файлы.
Пользователи могут устанавливать приоритет задания на резку в соответствии с последовательностью заказов, проверять протокол предыдущих заданий и быстро отправлять на резку задания из «истории».
Пользователи могут отслеживать траекторию резания, оценивать время процесса, обновлять ход выполнения задания.
В программное обеспечение iBrightCut встроена обширная библиотека материалов, которые используются в различных отраслях промышленности. Пользователи могут выбирать соответствующие материалу инструменты и ножи, а также задавать необходимые рабочие параметры. Каждый пользователь может самостоятельно расширить библиотеку, добавив материалы согласно своим потребностям, и занести в нее необходимые режимы резки.
Для обеспечения максимального удобства пользователю предоставляется возможность самостоятельно устанавливать вспомогательные иконки быстрого доступа. Он может после завершения задания установить режущую головку в необходимое ему положение. Также можно задать режим, при котором по окончании работы компрессор будет закрываться автоматически.
