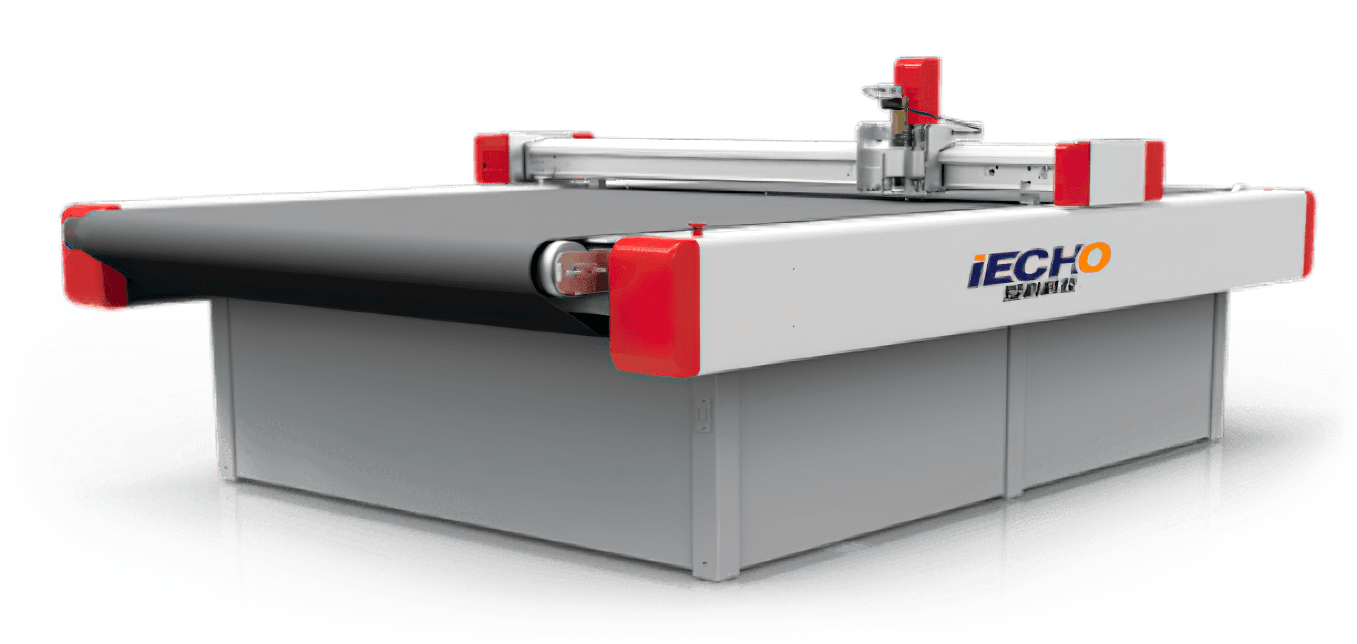

Планшетный плоттер iECHO BK

iECHO BK

Цифровые планшетные режущие плоттеры используются в
различных производственных отраслях. С высочайшей точностью они осуществляют сквозную резку, надсечку, бигование и перфорацию, а так же, фрезерование и маркировку изделий.
Рулонный стол
Мощная вакуумная помпа
Скорость резки до 1 м/сек.
Бюджетное решение небольшого формата

Планшетный плоттер

Укажите свои контактные данные
Мы свяжемся с вами, ответим на все вопросы, поможем с выбором комплектации и отправим коммерческое предложение.
Нажимая «‎Отправить»‎ вы соглашаетесь с
политикой конфиденциальности

Технические характеристики

Тип станины Сварная, стальной профиль 12 мм
Скорость резки 1000 мм/сек
Точность 0,1 мм
Толщина резки До 50 мм
Количество одновременно устанавливаемых инструментов 2
Формат данных DXF, HPGL
Мощность вакуумной помпы 7,5 кВт
Электропитание 220В/380В, 50 Гц
Планшетный плоттер iECHO ВК - это бюджетная модель цифровых режущих систем iECHO разработанная для однослойной резки. В данном комплексе уже имеются все необходимые инструменты для резки.

Эта серия раскройщика отлично проявила себя при использоваться в отраслях автомобильной и лодочной промышленности, производства рекламы и упаковки, изготовлении одежды, мебели и резки композитных материалов. Режущий плоттер iEHCO ВК, благодаря своей высокой скорости и точности резки, является отличным решением для автоматизации раскроя различных материалов
Электрический осциллирующий инструмент идеально подходит для резки материалов средней плотности. Совместимый с различными типами лезвий.
осциллирующий электрический нож
Отлично режет материалы толщиной до 5 мм. Наиболее экономичный, максимальная скорость резки и минимальные затраты на обслуживание.
пневматический осциллирующий нож
Предназначен для биговки создания места сгиба путём продавливания материала. Используется в основном для гофрированных материалов.
инструмент биговки
Разработан для резки под разными углами: 0°, 15°, 22.5°, 30° и 45°. Прорезает материал с двух сторон создавая канал для ровного сгиба.
инструмент для резки под углом

Электрический нож

Универсальный нож

Инструмент биговки

Инструмент V-Cut

Осциллирующий инструмент с ходом 8 мм, приводимый в действие сжатым воздухом, подходит для резки твердых и компактных материалов.
пневматический осциллирующий нож iecho
Благодаря своей высокой мощности, подходит для резки самых разных материалов, даже для стекловолокна и кевлара.
ротационный нож
Фрезерный инструмент с высокочастотным двигателем может применяться для резки твердых материалов максимальной толщиной 20 мм.
фрезерный модуль

Пневматический нож

Ротационный инструмент

Фрезерный инструмент

Инструменты

Kiss-Cut - используется для резки тонких виниловых материалов. Позволяет прорезать верхнюю часть материала без повреждения нижней части.
инструмент надсечки

Инструмент надсечки

Универсальный режущий инструмент
IECHO UCT отлично режет материалы толщиной до 5 мм. По сравнению с другими режущими инструментами, UCT является наиболее экономичным инструментом, обеспечивающим максимальную скорость резки и минимальные затраты на обслуживание. Защитная гильза с пружиной обеспечивает точность резки.

  • Экономичный
  • Самая быстрая скорость резки
Материалы:
  • Полипропиленовая бумага
  • Светоотражающие плёнки
  • Виниловая наклейка
  • АБС пластик
Инструмент для биговки
IECHO CTT предназначен для гофрированных материалов. Набор инструментов для биговки позволяет создавать места сгибов в материале. В соответствии с заданной программой инструмент может использоваться в обоих направлениях, чтобы получить наилучший результат сгибания без повреждения поверхности. Сила давления на материал регулируется управляющей программой.

  • Не повреждает материал
  • Сила давления задаётся программой
Материалы:
  • Гофрированный картон
  • Гофрированный пластик

Инструмент V-Cut
VCT разработан для резки под разными углами: 0°, 15°, 22.5°, 30° и 45°. Прорезает материал с двух сторон создавая канал для ровного сгиба.

  • Возможность выбора нескольких углов резки
  • Точность резки
Материалы:
  • Сотовый картон
  • Реборд
  • Несколько слоёв гофракартон
  • Не плотные пористые материалы

Фрезерный инструмент
Благодаря импортному шпинделю IECHO RZ имеет скорость вращения 60000 об/мин. Фрезерный модуль может применяться для резки твердых материалов максимальной толщиной 20 мм. Шпиндель рассчитан на работу 24/7, а система воздушного охлаждения продлевает срок службы лезвия.

  • Максимум 60000 об/мин
  • Бесступенчатая регулировка скорости
  • Резка твердых материалов
  • Резка мягкого пеноматериала
Материалы:
  • Акрил
  • Алюминий
  • Плита МДФ
  • Пенопластовая панель
Пневматический нож
POT - осциллирующий нож с приводом от сжатого воздуха. IECHO POT с ходом 8 мм, специально предназначен для резки твердых и компактных материалов. Оснащенный различными типами лезвий. Инструмент может разрезать материал толщиной до 110 мм с помощью специальных лезвий.

  • Ход 8 мм
  • Толщина реза 110 м
Материалы:
  • Вспененные материалы
  • Кожа
  • Резина
Пневматический нож
PRT благодаря своей высокой мощности, подходит для резки самых разных материалов, даже для стекловолокна и кевлара. PRT подходит для многих отраслей, но наиболее подходящей является швейная промышленность.

  • Высокая мощность
  • Воздушное охлаждение
Материалы
  • Текстиль
  • Кожа
  • Стекловолокно
Инструмент надсечки
IECHO KCT в основном используется для резки виниловых плёнок. Позволяет прорезать верхнюю часть материала без повреждения нижней части. Это обеспечивает высокую скорость резания при обработке материала.

Материалы:
  • Виниловая наклейка
  • Светоотражающие материалы
  • Тефлоновая пленка
  • Маскировочная пленка
Электрический нож
Электрический осциллирующий инструмент идеально подходит для резки материалов средней плотности. Совместимый с различными типами лезвий.

  • Возможно вырезать дугу радиусом 2 мм
  • Очень высокая скорость обработки
  • Большой выбор лезвий
  • Подходит для материалов средней плотности
Материалы:
  • Сэндвич-панель
  • Сотовые материалы
  • Плотный картон
  • Кожа
Нужна помощь с выбором станка? Пройдите тест, ответив на несколько вопросов, мы подберем нужную комплектацию под ваши задачи и подготовим коммерческое предложение с ценами!
Ответьте на несколько вопросов и мы подготовим для вас персональное коммерческое предложение с ценами и необходимой комплектацией.
Укажите контактные данные для связи
Отрасль в которой вы работаете
Какие материалы нужно обрабатывать?
Геоположение производства
Срочность поставки

Материалы

сотовый картон
текстиль
гофрокартон
Светоотражающие пленки
Сотовые материалы
Защитная упаковка, демонстрационные стенды
Текстиль
Баннеры, флаги, рекламные конструкции, технические изделия
Вертикальный гофрокартон
Декоративные элементы, POP-конструкции
Светоотражающие пленки
Дорожные знаки, декоративная аппликация
Гофрокартон
Гофропластик
Картон
Переплётный картон
Гофрокартон
Тара и упаковка, подарочные коробки, POP-конструкции
Гофропластик
Демонстрационные стенды,
упаковка
Картон
Цветные коробки, пакеты , упаковка
Переплётный картон
Упаковка, подарочные коробки, макеты и модели
Панели МДФ
Пенокартон
Пенопласт
Пластики
Панели МДФ
Демонстрационные стенды, мебель, выставочное строительство
Пенокартон
Буквы и логотипы, постеры, фоторамки, ростовые фигуры
Пенопласт
Защитная упаковка, сэндвич-материалы
Пластики
Подарочная упаковка, папки, баннеры, рекламные конструкции
Синтетическая бумага
АБС пластик
Синтетическая бумага
Фотографии, постеры , стенды Roll-up, стенды
АБС пластик
Упаковка, рекламные стенды
Сэндвич полистирол
Акрил
Сэндвич полистирол
Креативные игрушки, модели и конструкции, ростовые фигуры
Акрил
Рекламное производство, декоративные элементы
Композит
Панели МДФ
Композит
Буквы, логотипы, демонстрационные стенды
Панели МДФ
Демонстрационные стенды, мебель, выставочное строительство

Программное обеспечение

Программное обеспечение iBrightCut
iBrightCut
Мощное программное обеспечение iBrightCut, входящее в комплект поставки, имеет все необходимые функции для эффективной работы. К ним относятся: разработка шаблонов, преобразование данных, автоматическая маркировка и редактирование выходных изображений.
Редактирование файлов
Программное обеспечение iBrightCut имеет все необходимые функции САПР, которые широко используются в рекламном производстве. Пользователи могут не только редактировать существующие файлы, но и проектировать новые работы и создавать новые файлы.
Управление заданиями
Пользователи могут устанавливать приоритет задания на резку в соответствии с последовательностью заказов, проверять протокол предыдущих заданий и быстро отправлять на резку задания из «истории».
Контрольные функции
Пользователи могут отслеживать траекторию резания, оценивать время процесса, обновлять ход выполнения задания.
Библиотека материалов
В программное обеспечение iBrightCut встроена обширная библиотека материалов, которые используются в различных отраслях промышленности. Пользователи могут выбирать соответствующие материалу инструменты и ножи, а также задавать необходимые рабочие параметры. Каждый пользователь может самостоятельно расширить библиотеку, добавив материалы согласно своим потребностям, и занести в нее необходимые режимы резки.
Дополнительные возможности
Для обеспечения максимального удобства пользователю предоставляется возможность самостоятельно устанавливать вспомогательные иконки быстрого доступа. Он может после завершения задания установить режущую головку в необходимое ему положение. Также можно задать режим, при котором по окончании работы компрессор будет закрываться автоматически.

Демонстрация планшетного плоттера

Нажимая кнопку «‎Отправить», вы соглашаетесь с политикой конфиденциальности
Запишитесь на бесплатную демонстрацию планшетных плоттеров iECHO. Вы сможете вживую увидеть как станок справляется с вашими материалами.
Презентация ни к чем не обязывает и вы сможете точно быть уверенны подойдёт ли раскройщик для ваших задач.
Заполните и отправьте форму. Мы свяжемся с вами и выберем удобное время для встречи.

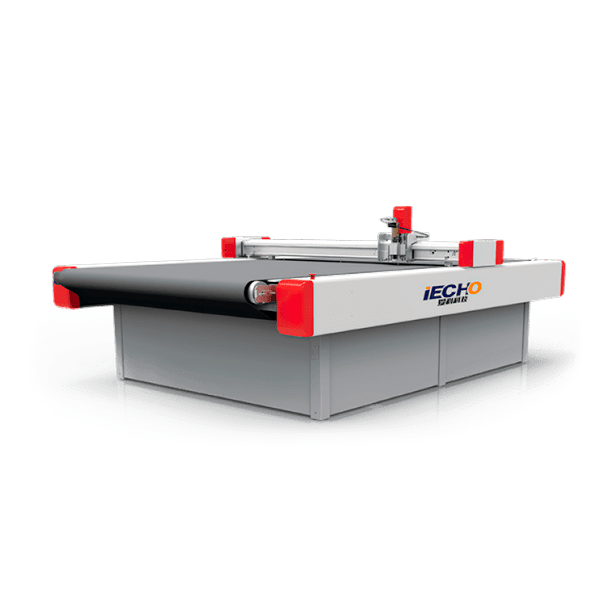

режущий плоттер iecho bk
